Steam Machine et manette : démontage complet (iFixit)

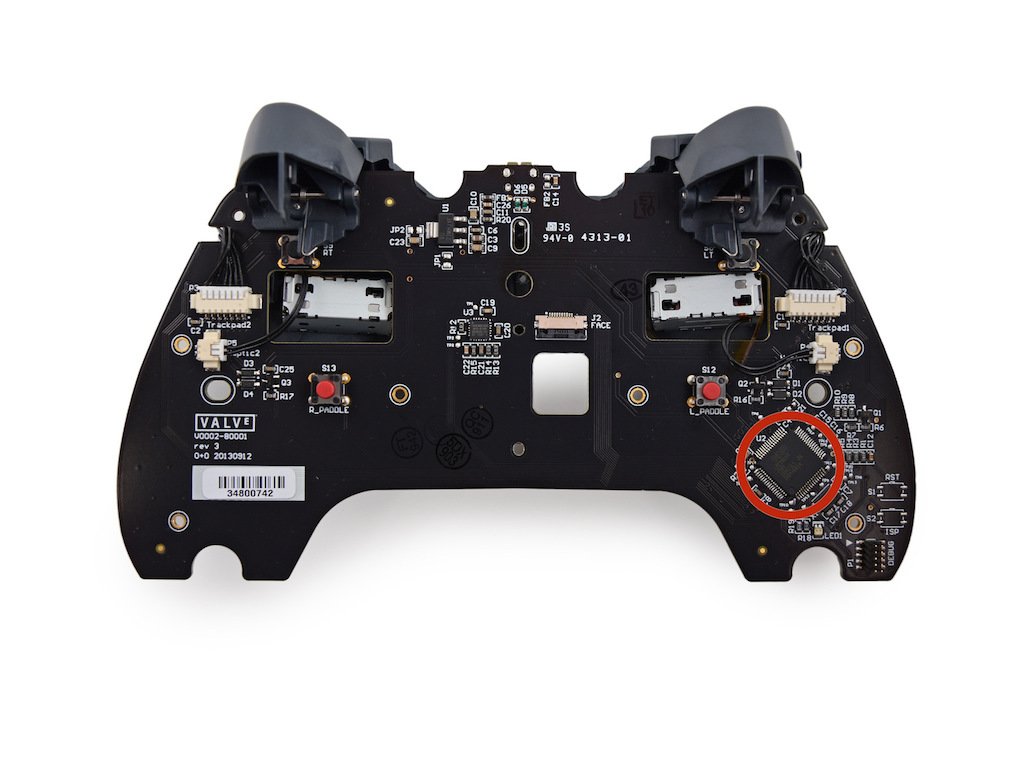

Le démontage complet de la Steam Machine et de la Steam manette, c’est fait, par qui ? Ben iFixit bien entendu ! Ceci grâce au fait que Valve a distribué 300 kits en version beta… Cela s’est fait en 18 étapes qui nous permettent de voir le micro-contrôleur de la manette (NXP LPC11U37F).

steam manette demontage

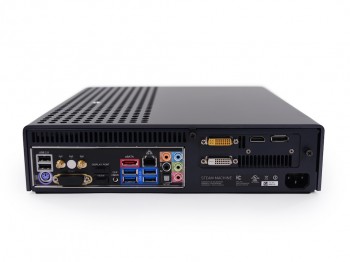

C’est à l’étape 8 que commencent les choses sérieuses. La connectique de la Steam Machine c’est  un port PS/2 souris / clavier, deux USB 2.0 and quatre USB 3.0, le HDMI, Dual-link DVI, DisplayPort, S/PDIF, eSATA, RJ-45, un connecteur externe pour une antenne Wi-Fi, un jack 3.5 mm entrée audio,  sortie haut-parleur, c/sub et micro.

steam machine connectique

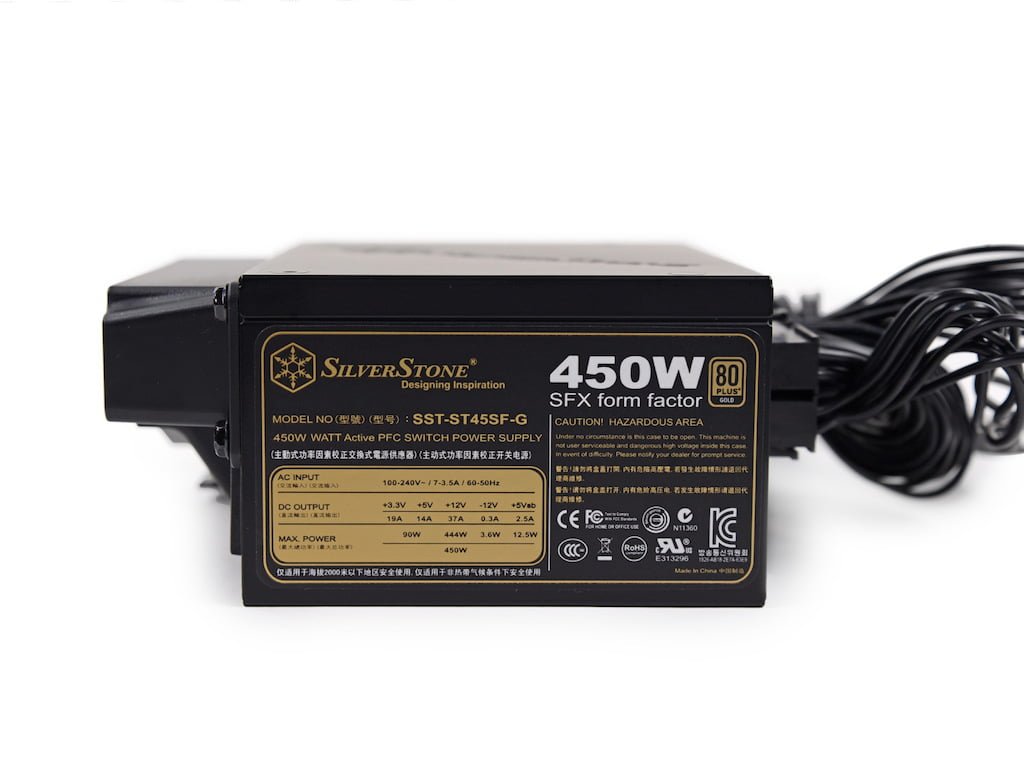

L’intérieur de la Steam Machine se compose d’une alimentation de 450W seulement (SilverStone SST-ST45SF-G 450W SFX12V).

steam machine alimentation 450w

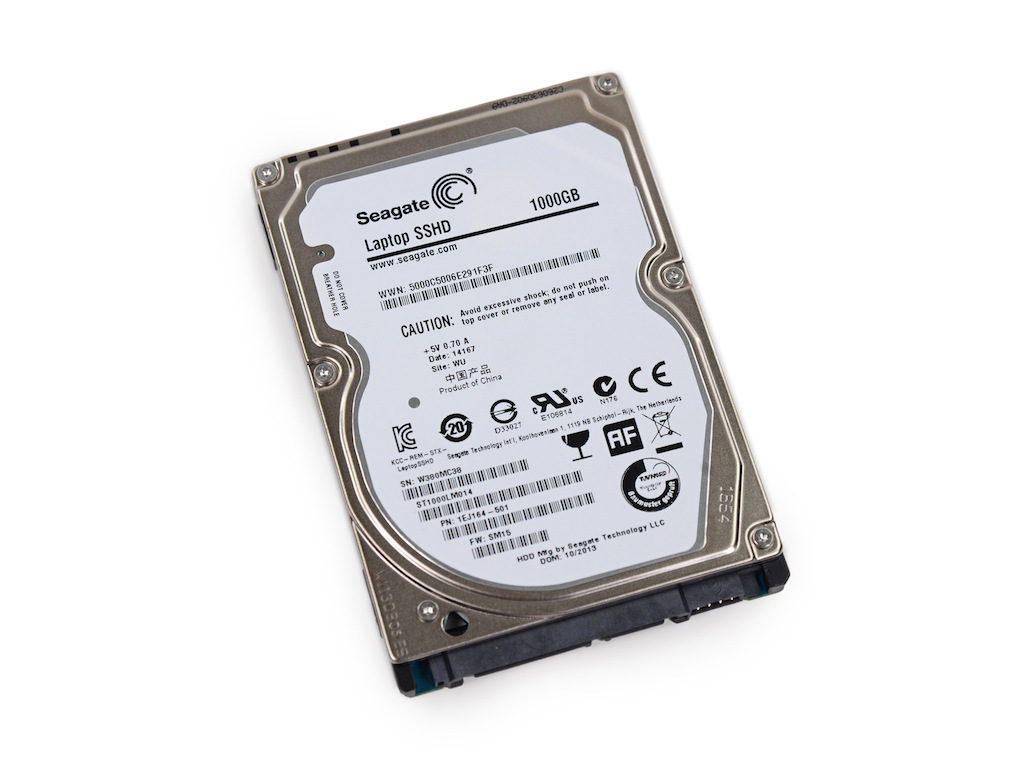

Un disque hybride SSD 2,5″ (1 TB Seagate ST1000LM014, SATA III 6 Gb/s, 5400 RPM SSHD, 64 MB DRAM cache and 8 GB MLC NAND Flash).

steam ssd

Pour la partie graphique une ZOTAC GeForce GTX 780, 3 GO GDDR5, s’il vous plaît avec 3 GB GDDR5 RAM à 6008 MHz en PCI Express 3.0, compatible SLI.

ZOTAC GeForce GTX 780

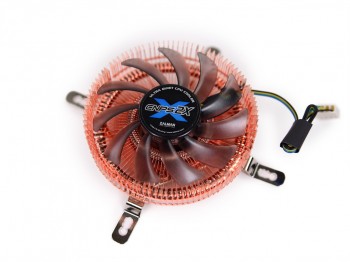

Le refroidissement du processeur Intel Core i5-4570 (3,2 GHz-3,6 GHz) est quant à lui confié à un Zalman CNPS 2X Mini-ITX CPU cooler.

steam zalman

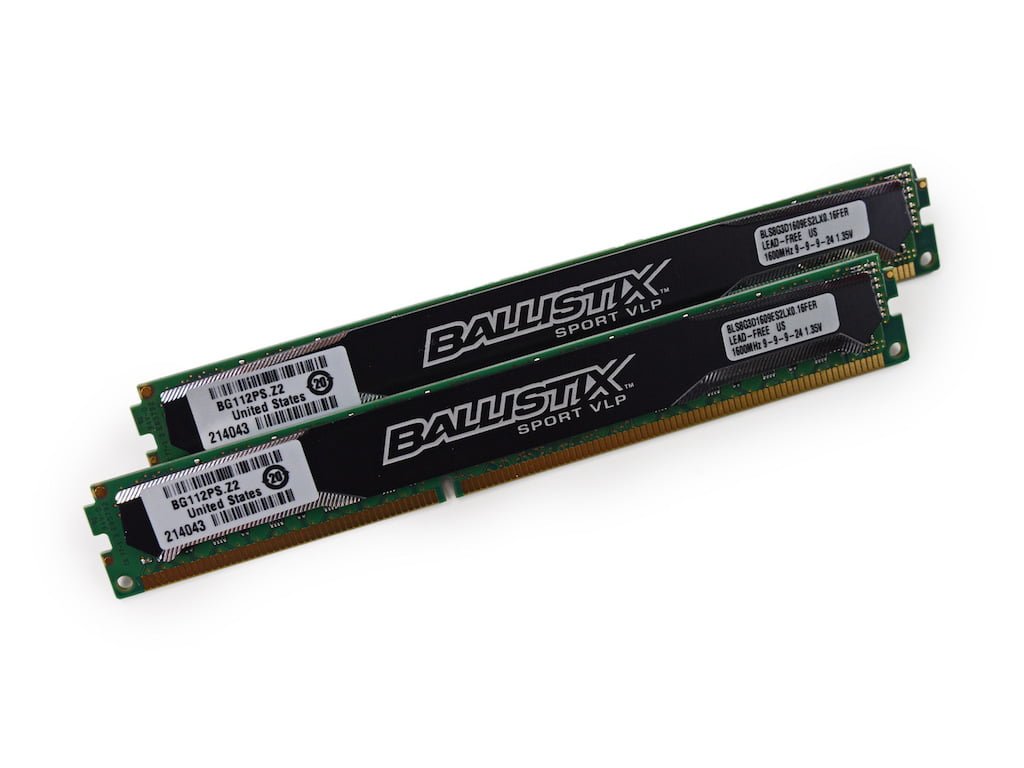

Le tout monté sur une carte mère Mini-ITX accompagné par 8 Go de DDR3 Crucial (PC3 12800).

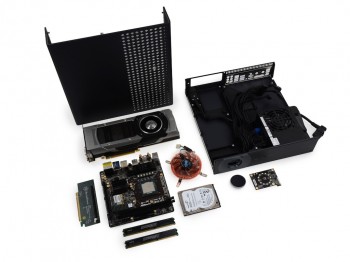

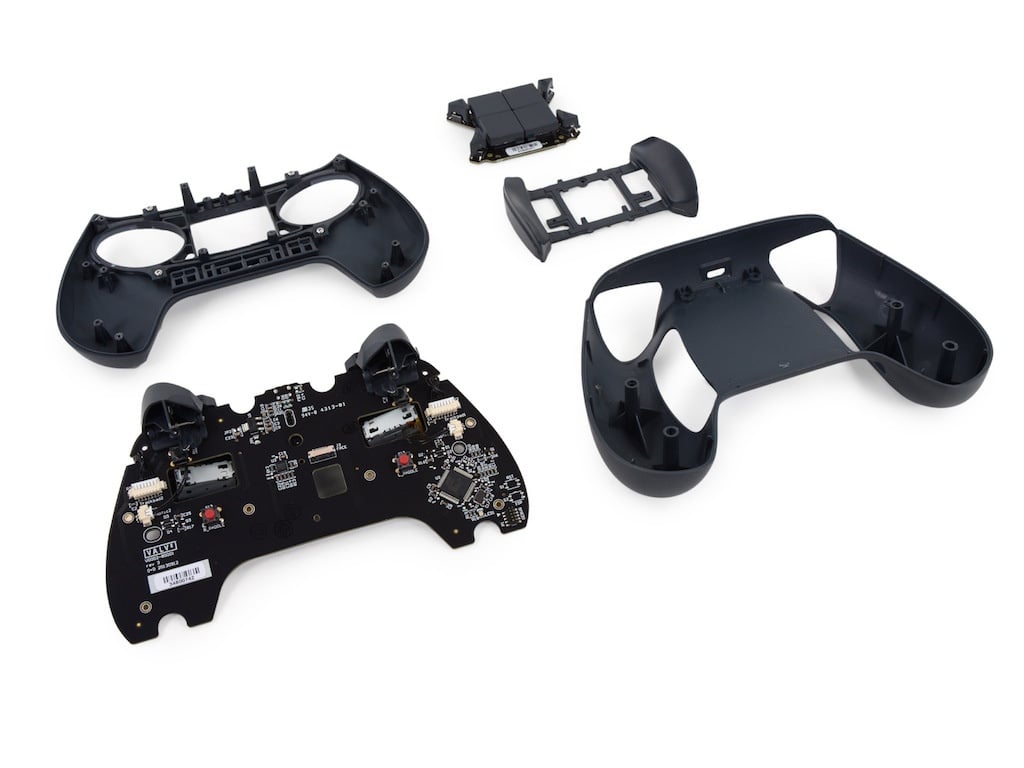

crucial steamAu final, cela nous donne une belle manette en pièce détachée et un desktop Steam Machine comme ceci :

steam controller

steam machine demontage
